ما هي الطريقة الثلاثية؟

الطريقة الثلاثية هي تقنية اختبار مختبري تستخدم على نطاق واسع في الهندسة الجيوتقنية التي تقيم القوة والتشوه واستقرار التربة والصخور في ظل ظروف محكومة. يوفر بيانات مهمة لتصميم الأسس والمنحدرات والجدران المحتفظ بها والهياكل تحت الأرض. تستكشف هذه المقالة كيف يعمل الاختبار ثلاثي المحور ، وفوائده ، والتطبيقات العملية ، والابتكارات الحديثة.

كيف يعمل الاختبار ثلاثي المحور؟

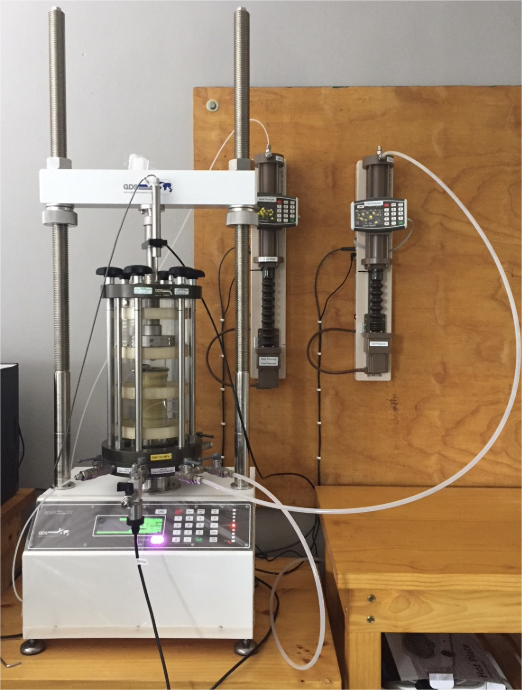

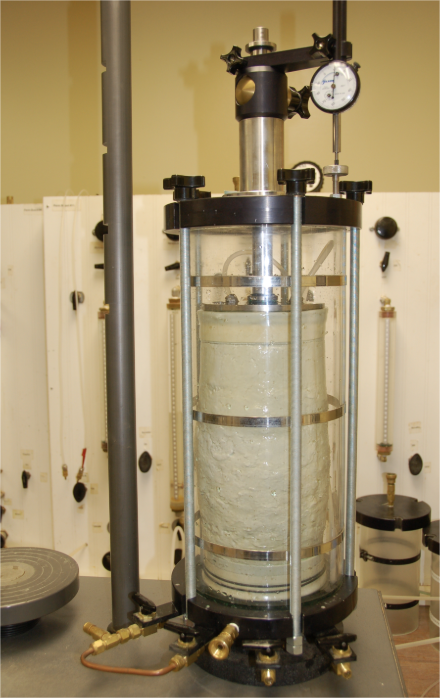

الاختبار ثلاثي المحاور ¹ إخضاع تربة أسطواني أو عينة صخرية على الضغوط التي يتم التحكم فيها داخل غرفة مغلقة. تتكون العملية من الخطوات التالية:

1. تحضير العينة : يتم وضع عينة من التربة ، عادة ما يكون قطرها 38-100 ملم ، في غشاء اللاتكس لمنع تسرب المياه.
2. حصر تطبيق الضغط ((\ sigma_3)) : يتم وضع العينة في غرفة مضغوطة حيث يتم تطبيق إجهاد شعاعي موحد باستخدام الماء أو الهواء.
3. التحميل المحوري ((\ sigma_1)) : يتم تطبيق قوة عمودية تدريجياً من خلال مكبس تحميل حتى يحدث الفشل.
4. قياس ضغط المياه المسام : في بعض الاختبارات ، تقيس المستشعرات التغيرات في ضغط المياه المسام ² ، مما يؤثر على قوة التربة.

أنواع الاختبارات الثلاثية

يتم إجراء اختبار ثلاثي المحاور في أوضاع مختلفة بناءً على ظروف الصرف:

تسمح هذه الاختلافات للمهندسين بمحاكاة ظروف التحميل المختلفة في العالم الحقيقي والتنبؤ بسلوك التربة بدقة.

الفوائد الرئيسية للطريقة الثلاثية

يتم تفضيل الطريقة الثلاثة على نطاق واسع على طرق اختبار قوة التربة الأخرى ، مثل اختبار القص المباشر ، بسبب دقتها وتنوعها. بعض المزايا الرئيسية تشمل:

• تطبيق الإجهاد المتحكم فيه ³ : على عكس اختبار صندوق القص ، تطبق الطريقة الثلاثي الإجهاد في جميع الاتجاهات الثلاثة ، مما يحاكي عن كثب الظروف في الموقع.
• قياس قوة القص الدقيقة : يوفر كل من معلمات الإجهاد الكلية والفعالة لتنبؤات سلوك التربة الأكثر موثوقية.
• مراقبة ضغط المسام : ضروري لتقييم إمكانات التسييل ⁴ واستقرار المنحدر في ظل الظروف الرطبة ⁵ .
• مجموعة واسعة من التطبيقات : يمكن استخدامها للتربة المتماسكة والمواد الحبيبية وحتى العينات المشبعة جزئيًا.

المقارنة: اختبار ثلاثي المحاور مقابل اختبار صندوق القص

إن القدرة على تحليل ضغط المسام ومحاكاة ظروف الإجهاد المعقدة تجعل الاختبار ثلاثي المحور طريقة متفوقة للتطبيقات الهندسية.

التطبيقات العملية في الهندسة

يلعب الاختبار ثلاثي المحاور دورًا مهمًا في مشاريع الهندسة الجيوتقنية حيث يجب أن تكون قوة التربة واستقرارها مفهومة جيدًا. تشمل بعض التطبيقات الرئيسية:

1. تصميم الأساس

• يحدد قدرة تحمل وخصائص تسوية التربة قبل البناء.
• يساعد المهندسين على تحسين حجم الأساس واختيار المواد.

2. ثبات المنحدر والوقاية من الانهيار الأرضي

• تستخدم لتحليل قوة القص وظروف الإجهاد الفعالة ، والتي تؤثر على استقرار المنحدر.
• يساعد في تصميم الجدران المحتفظ بها ، والجراح ، والمنحدرات المقطوعة .

3. تحليل الزلزال والتمويل

• يحدد التربة القابلة للتسول عرضة لفقدان القوة المفاجئ أثناء النشاط الزلزالي.
• يساعد في تصميم الحلول الأرضية المعززة للمناطق المعرضة للزلزال.

4. النفق والبناء تحت الأرض

• يقيم سلوك الإجهاد الصخري والتربة في ظل ضغوط حصر عالية.
• يدعم تصميم نظام دعم النفق للحفريات تحت الأرض.

مثال: الاختبار ثلاثي المحاور في تحليل ثبات المنحدر

في دراسة لجسر الطريق السريع ، قررت الاختبارات الثلاثة أن الطين الأساسي كان لديه تماسك ((C)) من 25 كيلو باسكال وزاوية الاحتكاك ((\ phi)) من 20 درجة ، مما يتطلب تعزيز منحدر إضافي. بدون هذه البيانات ، يمكن أن يؤدي التصميم غير السليم إلى الفشل.

الابتكارات في الاختبار الثلاثي

تعمل التطورات في تكنولوجيا الاختبار الثلاثي على تحسين الكفاءة والدقة وتحليل البيانات في الوقت الفعلي. بعض من أحدث الابتكارات تشمل:

• أنظمة الاختبار الثلاثية الآلية : تقليل الخطأ البشري وزيادة سرعة الاختبار عن طريق أتمتة التحكم في الإجهاد وتسجيل البيانات ⁶ .
• تقنيات ارتباط الصور الرقمية (DIC) ⁷ : استخدم الكاميرات عالية الدقة لتتبع توزيع الإجهاد عبر عينات التربة في الوقت الحقيقي.
• التعلم الآلي في التنبؤ بسلوك التربة : نماذج الذكاء الاصطناعى المدربين على بيانات الاختبار الثلاثي المحوسين تعمل على تحسين التنبؤ بقوة التربة واتجاهات التشوه ⁸ .
• المسح الصغير CT لعينات التربة : يوفر التصور ثلاثي الأبعاد لتغيرات بنية التربة الداخلية أثناء الاختبار.

التوقعات المستقبلية

نظرًا لأن المشاريع الجيوتقنية تصبح أكثر تعقيدًا ، فإن دمج مراقبة البيانات في الوقت الفعلي والنمذجة التنبؤية التي تعتمد على الذكاء الاصطناعي سيؤدي إلى زيادة فعالية الطريقة الثلاثية. ستساعد هذه التطورات المهندسين على اتخاذ المزيد من القرارات التي تعتمد على البيانات ، مما يقلل من مخاطر البناء والتكاليف.

خاتمة

الطريقة الثلاثية هي معيار ذهبي في الاختبار الجيوتقني ، ويوفر تحكمًا دقيقًا في ظروف الإجهاد وإنتاج معلمات قوة موثوقة للتربة والمواد الصخرية. من تصميم الأساس إلى تحليل الزلازل ، إنها أداة لا غنى عنها للمهندسين. من خلال الابتكارات المستمرة ، تتطور الاختبارات الثلاثية إلى تكنولوجيا أكثر كفاءة وأتمتة وتنبؤية ، وتشكيل مستقبل ميكانيكا التربة والهندسة الجيوتقنية.
